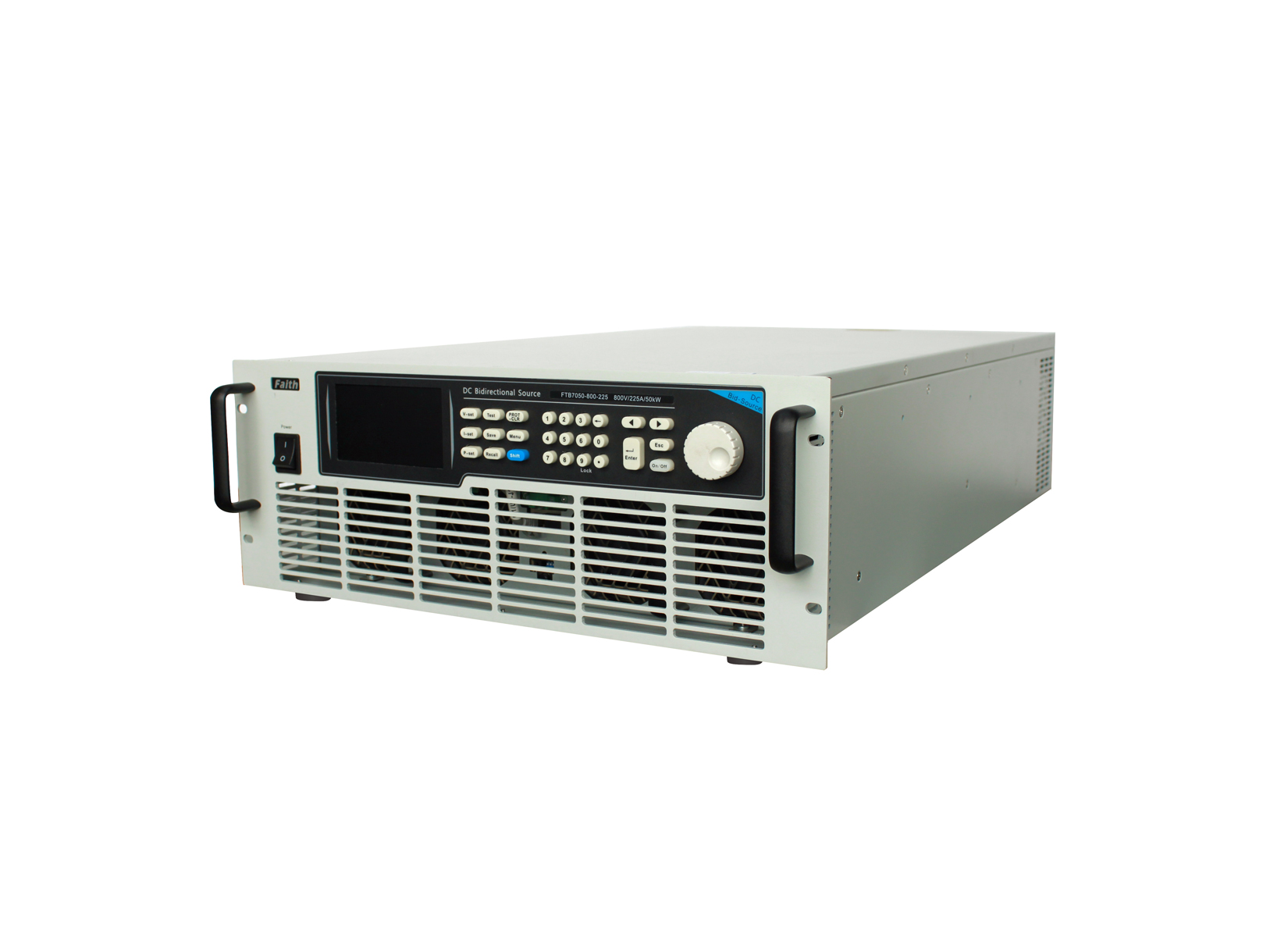

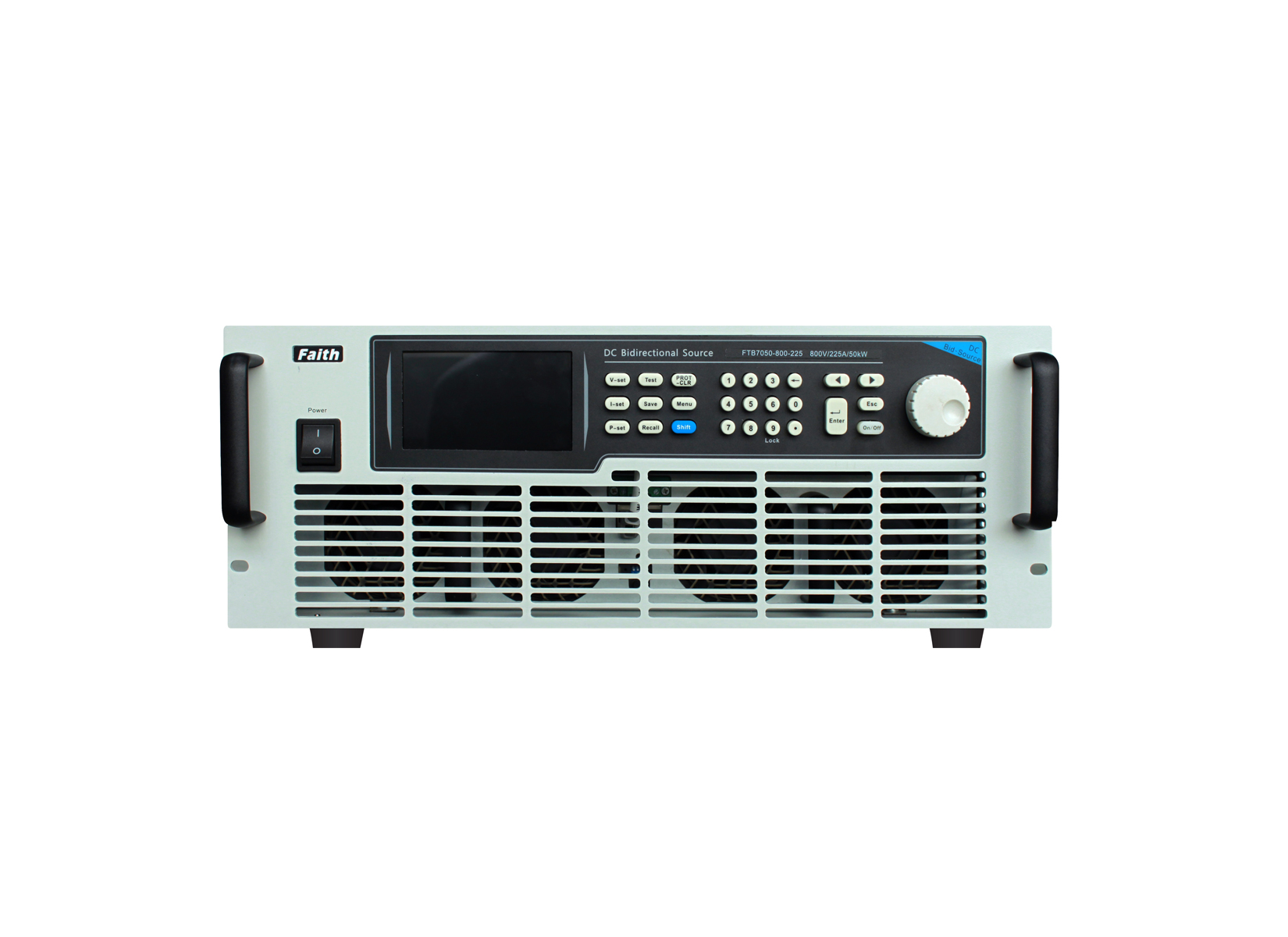

FTB7000系列寬范圍大功率雙向可編程直流電源(0～±300kW)
FTB7000系列產品是一款同時具備直流電源和回饋式負載功能的寬范圍大功率雙向可編程直流電源。既能實現Source功能，又能當作回饋式負載將吸收的能量回饋至電網，實現能量的雙向流動。
FTB7000系列采用全數字控制，操作精度高，響應速度快，輸出調整范圍寬，輸出具有可編程功能，能實現源、載雙象限無縫切換，同時具備豐富的測試功能及簡潔的人機交互界面，在汽車電子，儲能，燃料電池等大功率測試場景有廣泛的應用。
| 簡述
FTB7000系列產品是一款同時具備直流電源和回饋式負載功能的寬范圍大功率雙向可編程直流電源。既能實現Source功能，又能當作回饋式負載將吸收的能量回饋至電網，實現能量的雙向流動。
FTB7000系列采用全數字控制，操作精度高，響應速度快，輸出調整范圍寬，輸出具有可編程功能，能實現源、載雙象限無縫切換，同時具備豐富的測試功能及簡潔的人機交互界面，在汽車電子，儲能，燃料電池等大功率測試場景有廣泛的應用。
| 應用領域
能源測試：
儲能變流器（PCS）
微網設備生產
逆變器生產、開發
太陽能電池陣列、風能發電應用
汽車生產測試：
汽車電機
汽車電子
雙向DC/DC轉換器
其他測試：
功率半導體組件
開發服務器電源、UPS
航空電子設備
消費電子產品
| 特點
單機范圍：
電壓：0～2250V
電流：0～±2880A
功率：0～±300kW；
主從并機擴展功率可達3MW；
電壓精度：0.05%+0.05%F.S.；
電流精度：0.1%+0.2%F.S.；
功率因數0.99，整機效率高于93%；
回饋式負載功能，回饋效率高達95%；
雙向能量傳遞，跨象限無縫切換；
線損自動補償；
具備恒壓、恒流、恒功率、恒阻功能；
CV/CC優先模式；
電壓/電流斜率可設置；
具備電壓輸出緩升、緩降功能；
具備充、放電功能；
具備序列和波形功能，可實現如汽車電子測試電壓波形、用戶自定義等復雜電壓、電流波形；
具備電池模擬器功能（選配）；
標配功能豐富的“費思電源產品演示平臺”軟件，具有基礎的太陽能光伏電池仿真功能；
可選配功能豐富的“費思泰克太陽能光伏矩陣仿真軟件”（選）；
過壓、過流、過功率、過溫、欠壓、掉電等全方位保護功能；
高壓隔離數字、模擬，監測、控制接口；
配備多種通訊接口：LAN、USB，
選配RS485、CAN或GPIB；
通訊協議支持SCPI、MODBUS、CAN-OPEN（選配）協議；
提供通訊編程手冊、SDK開發包以及演示上位機；
5寸液晶觸摸屏，中、英、繁文菜單界面；
智能風扇控制；
4U/50kW高功率密度，標準19寸機架式設計。

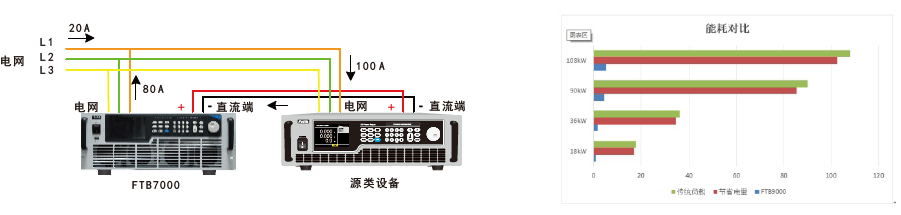

| 回饋式負載功能
FTB7000系列產品具備回饋式負載功能，可將被測設備的能量回饋至工廠內網直接利用，而不是以熱能的方式耗散掉。其能量回饋轉換效率高達93%，不僅可以極大的降低用戶的用電成本，而且可以避免使用空調及其他制冷系統，減少噪音。
同時，作為回饋式負載工作時，具備恒電流、恒電壓、恒功率、恒電阻四種基本工作模式，能滿足廣泛的測試需求。

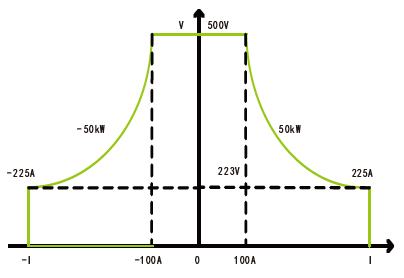

| 雙象限、寬范圍
FTB7000系列產品具有雙象限工作特性，即可作為直流電源輸出能量，又可以作為回饋式負載吸收能量。同時，F(xiàn)TB7000具有寬工作范圍，擁有超過3倍寬范圍輸出量程，一臺電源可覆蓋更多應用，為用戶節省成本。

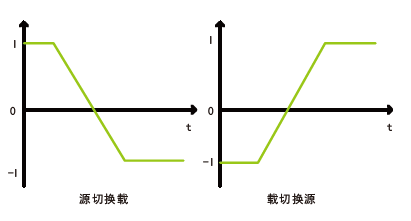

| 雙向電流無縫切換
FTB7000自動源載功能，可以快速無縫自動切換。常規的直流電源和負載在正、負電流切換時，將在0A處產生短暫的階梯，致使電流換向不連續。FTB7000不僅具備雙象限工作能力，且具備高速電流切換能力，可實現正、負電流切換時的無縫銜接，有效避免電壓或電流過沖，廣泛應用于電機、電池包、BMS及儲能系統的測試。
| 4U/50kW高功率密度
FTB7000系列提供了4U/50kW的高功率密度，具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓500V～2250V，電流225A～2880A的組合，適合從設計到產品生產流程的每一個測試驗證環節。

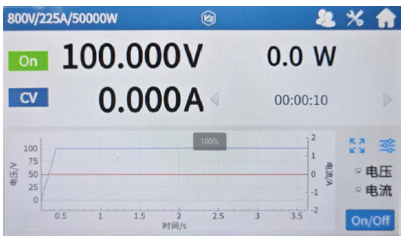

| 圖形化觸摸屏設計
FTB7000系列提供了廣泛的操作方式以及功能，可以讓用戶通過5寸觸摸屏、鍵盤和旋鈕來進行方便快捷的操作。簡潔直觀的界面，直接顯示各項參數的設定和量測，并提供輸出波形顯示等。中英文繁體語言界面，人性化的設置可以滿足用戶多種使用需求。

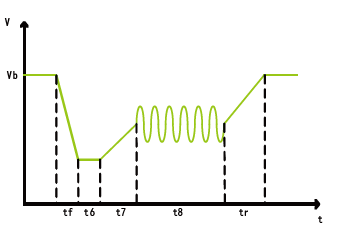

| 序列和波形功能
FTB7000為用戶提供可針對供電中斷、瞬間跌落，以及模擬其他電壓、電流變化的序列編輯功能。一共10個序列文件，每個文件100步，支持循環、鏈接可方便實現復雜波形輸出。

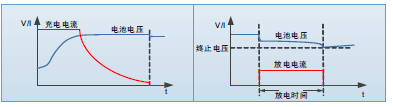

| 電池充/放電測試
FTB7000系列因其獨特的雙向性設計，具備充/放電測試功能，適用于對各類電池及儲能設備進行充/放電測試。

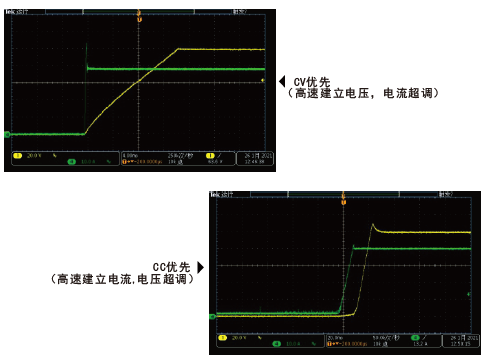

| CV、CC優先
當電源輸出接入感性或容性負載時會造成輸出電流或電壓一定程度的過沖，輕則觸發被測設備保護，嚴重的將直接導致被測設備損壞。FTB7000系列具備CV、CC輸出優先功能從而有效抑制輸出過沖及帶來的影響。

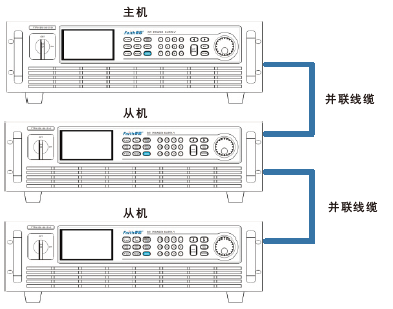

| 主從并機功能
FTB7000系列電源提供了主從并機方式，支持10臺同型號的電源進行并機操作，以便用戶實現更大功率擴展。并機操作時，主機自動合并顯示參數，從機自動復制主機的設定參數，實現自動均流。
| 光伏電池陣列模擬功能
FTB7000系列標配功能豐富的“費思電源演示平臺”，具有基礎版PV功能，可測試光伏逆變器。配合上位機演示平臺可以實現更多測試功能，例如動態MPPT，典型天氣數據，自定義光照/溫度變化曲線等等。如需更多復雜光伏測試功能，可選配費思泰克太陽能光伏矩陣仿真軟件。

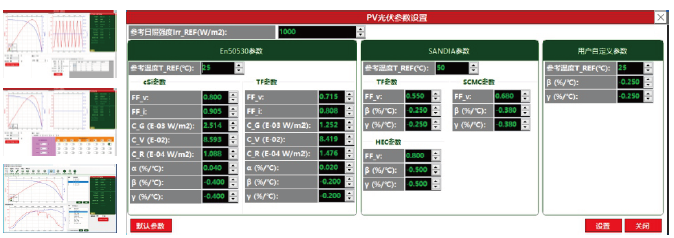

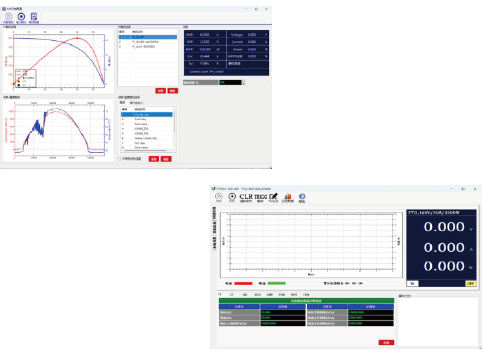

| 費思泰克太陽能光伏矩陣仿真軟件（選）
費思泰克太陽能光伏矩陣仿真軟件是Faithtech電源系列配套的光伏測試軟件，采用簡潔直觀的圖形化界面，呈現給用戶的直觀、友好的人機界面。用戶可非常容易使用軟件去實時輸出、量測、顯示光伏逆變器的最大功率追蹤狀況及數值記錄。軟件內置EN50530、Sandia等5種法規測試程序，可以仿真太陽能板不同參數下串并聯測試，以及云層遮蔽等測試；方便用戶測試光伏逆變器的靜態和動態MPPT效能。

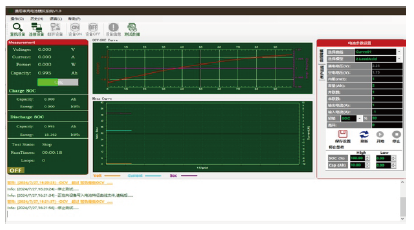

| 電池模擬功能（選）
費思泰克電池模擬器仿真軟件是 FTB7000系列雙向直流源產品配套的模擬仿真軟件，實現了電池模擬參數的便捷配置、實時測試數據的精準采集與動態波形的清晰展示。
軟件提供了豐富的電池曲線和模型選擇，用戶可根據測試電池的類型快速選用合適的模型，并通過軟件調整各項參數以匹配實際電池特性。其直觀的圖形界面和操作窗口設計，使得用戶能夠輕松切換不同功能模塊，進行參數 設置、數據采集和波形查看。此外，該軟件還能保存設備運行時的測試數據和相關日志記錄，方便用戶回放歷史數據和查看操作日志。

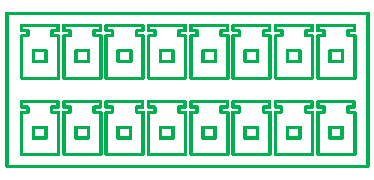

| 復合信號端口（選）
FTB7000系列可選配復合信號端口，其具備以下功能：
READY電源工作狀態指示；
輸出模式指示；
復合外部控制；
電壓、電流輸出監視；
電壓、電流、功率編程控制；
主、從機通訊等。

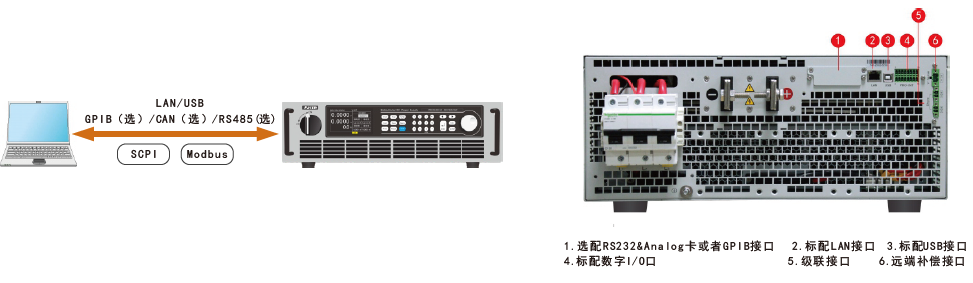

| 多接口與多協議
FT79000系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。

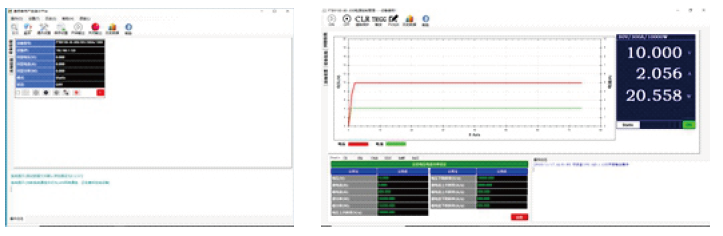

| 電腦圖形化操作軟件
可提供一款具有虛擬儀器功能的上位機軟件平臺，可以通過PC機遠程實時設置測試數據、讀取測試數據、生成圖像、導出報表、打印報告等，同步實現多功能測試，方便測試使用。
| 訂購信息
電壓 | 型號 | 電流 | 功率 | 尺寸 | 電壓 | 型號 | 電流 | 功率 | 尺寸 |
500V | FTB7050-500-360 | 360A | 50kW | 4U | 800V | FTB7050-800-225 | 225A | 50kW | 4U |
FTB7100-500-720 | 720A | 100kW | 8U | FTB7100-800-450 | 450A | 100kW | 8U | ||
FTB7150-500-1080 | 1080A | 150kW | 22U | FTB7150-800-675 | 675A | 150kW | 22U | ||
FTB7200-500-1440 | 1440A | 200kW | 22U | FTB7200-800-900 | 900A | 200kW | 22U | ||
FTB7250-500-1800 | 1800A | 250kW | 28U | FTB7250-800-1125 | 1125A | 250kW | 28U | ||
FTB7300-500-2160 | 2160A | 300kW | 28U | FTB7300-800-1350 | 1350A | 300kW | 28U | ||
電壓 | 型號 | 電流 | 功率 | 尺寸 | 電壓 | 型號 | 電流 | 功率 | 尺寸 |
1000V | FTB7100-1000-360 | 360A | 100kW | 8U | 1500V | FTB7100-1500-225 | 225A | 100kW | 8U |
FTB7200-1000-720 | 700A | 200kW | 22U | FTB7200-1500-450 | 450A | 200kW | 22U | ||
FTB7300-1000-1080 | 1080A | 300kW | 28U | FTB7300-1500-675 | 675A | 300kW | 28U | ||
電壓 | 型號 | 電流 | 功率 | 尺寸 | 電壓 | 型號 | 電流 | 功率 | 尺寸 |
2250V | FTB7150-2250-225 | 225A | 150kW | 22U | / | / | / | / | / |
FTB7300-2250-450 | 450A | 300kW | 28U | / | / | / | / |
| 選購信息
名稱 | 型號或規格 | 說明 |
GPIB接口 | FTB7001B | 三選一，工廠出貨前安裝 |
CAN+485接口 | FTB7001C | |
RS232接口 | FTB7001R | |
復合信號端口 | FTB7001F | 工廠出貨前安裝 |
費思泰克太陽能光伏矩陣仿真軟件V1.0 | FT-SAS | |
費思泰克電池模擬仿真軟件V1.0 | FT-BSS |
項目 | 參數 |
交流輸入 | 三相輸入，340VAC～480VAC ，頻率 47Hz～63Hz |
功率因數 | 0.99(典型值) |
效率 | ＞93% (典型值) |
輸出電壓 | 0～額定值（最高額定值2250V，菜單設置，數字或編碼旋鈕輸入） |
輸出電流 | 0～額定值（最高額定值2280A，菜單設置，數字或編碼旋鈕輸入） |
輸出功率 | 0～額定值（最高額定值300kW，菜單設置，數字或編碼旋鈕輸入） |
電壓測量精度 | 0.05%+0.05%F.S. |
電流測量精度 | 0.1%+0.2%F.S. |
電壓電流監視 | 電壓/電流監視輸出電壓：DC 0～5V |
顯示界面 | 5英寸TFT彩色液晶觸摸顯示屏，支持簡體中文、繁體中文與英文顯示 |
操作界面 | 功能鍵、數字鍵與旋鈕 |
瞬態響應 | 10%~90%動態負載變化，設備電壓恢復至額定值的0.75%精度范圍內所需時間小于2ms |
并機 | 支持10臺同型號主、從并機擴容 |
保護 | 過壓、過流、過功率、過溫、欠壓等 |
通訊接口 | LAN、USB串口（選配GPIB、CAN+RS485、RS232） |
通訊協議 | SCPI、MODBUS、CAN-Open協議 |
工作溫度 | 0℃~40℃ |
存儲溫度 | -20℃~70℃ |
使用海拔 | ＜2000m |
散熱方式 | 風冷，智能風控 |
參數項目 | 技術參數 | |||||
電壓等級 | 500V | 800V | 1000V | 1500V | 2250V | |
型號 | FTB7050-500-360 | FTB7050-800-225 | ~ | ~ | ~ | |
功率 | -50~50kW | -50~50kW | ~ | ~ | ~ | |
電流 | -360~360A | -225~225A | ~ | ~ | ~ | |
電阻 | 0.06~463Ω | 0.09~1185Ω | ~ | ~ | ~ | |
型號 | FTB7100-500-720 | FTB7100-800-450 | FTB7100-1000-360 | FTB7100-1500-225 | ~ | |
功率 | -100~100kW | -100~100kW | -100~100kW | -100~100kW | ~ | |
電流 | -720~720A | -450~450A | -360~360A | -225~225A | ~ | |
電阻 | 0.03~231Ω | 0.04~593Ω | 0.08~926Ω | 0.13~2222Ω | ~ | |
型號 | FTB7150-500-1080 | FTB7150-800-675 | ~ | FTB7150-1500-360 | FTB7150-2250-225 | |
功率 | -150~150kW | -150~150kW | ~ | -150~150kW | -150~150kW | |
電流 | -1080~1080A | -675~675A | ~ | -360~360A | -3225~225A | |
電阻 | 0.02~154Ω | 0.03~395Ω | ~ | 0.08~1398Ω | 0.13~3333Ω | |
型號 | FTB7200-500-1440 | FTB7200-800-900 | FTB7200-1000-720 | FTB7200-1500-450 | ~ | |
功率 | -200~200kW | -200~200kW | -200~200kW | -200~200kW | ~ | |
電流 | -1440~1440 A | -900~900 A | -720~720A | -450~450A | ~ | |
電阻 | 0.01~116Ω | 0.02~296Ω | 0.04~463Ω | 0.07~1111Ω | ~ | |
型號 | FTB7250-500-1800 | FTB7250-800-1125 | ~ | ~ | ~ | |
功率 | -250~250kW | -250~250kW | ~ | ~ | ~ | |
電流 | -1800~1800 A | -1125~1125 A | ~ | ~ | ~ | |
電阻 | 0.01~93Ω | 0.02~237Ω | ~ | ~ | ~ | |
型號 | FTB7300-500-2160 | FTB7300-800-1350 | FTB7300-1000-1080 | FTB7300-1500-675 | FTB7300-2250-450 | |
功率 | -300~300kW | -300~300kW | -300~300kW | -300~300kW | -300~300kW | |
電流 | -2160~2160 A | -1350~1350 A | -1080~1080A | -675~675A | -450~450A | |
電阻 | 0.009~77Ω | 0.01~198Ω | 0.03~309Ω | 0.04~741Ω | 0.07~1667Ω | |
電壓參數 | ||||||
編程精度 | 0.05%+0.05%F.S. | |||||
測量精度 | 0.05%+0.05%F.S. | |||||
編程/測量分辨率 | 8.3mV | 13.3mV | 16.6mV | 25mV | 37.5mV | |
線性調整率 | 0.05%F.S. | |||||
負載調整率 | 0.05%F.S. | |||||
上升斜率 | 20000V/s | |||||
下降時間 | 空載 | ＜10s | ||||
滿載 | ≤30ms | |||||
噪聲&紋波 | 峰峰值（Vpp） | 1000mV | 1200 mV | 1600 mV | 2400 mV | 3600 mV |
有效值（Vrms） | 200 mV | 200 mV | 500 mV | 400 mV | 400 mV | |
電流參數 | ||||||
編程精度 | 0.1%+0.2% F.S. | |||||
測量精度 | 0.1%+0.2% F.S. | |||||
編程/測量分辨率 | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit | |
線性調整率 | 0.1%F.S. | |||||
負載調整率 | 0.2%F.S. | |||||
功率參數 | ||||||
編程精度 | 0.5%F.S. | |||||
測量精度 | 0.5%F.S. | |||||
編程/測量分辨率 | 1W | |||||
電阻參數 | ||||||
編程精度 | Vin/Rset*(1%)+0.5%I.F.S. | |||||
測量精度 | Vin/Rset*(1%)+0.5%I.F.S. | |||||
編程/測量分辨率 | 0.001Ω | |||||
其他 | ||||||
尺寸（W*H*D) | 50kW：482.6mm x 177mm x 863mm，含輸出防護罩 | |||||
重量 | 50kW≈65kg | |||||
參數項目 | 技術參數 | |||||
電壓等級 | 500V | 800V | 1000V | 1500V | 2250V | |
型號 | FTB7050-500-360 | FTB7050-800-225 | ~ | ~ | ~ | |
功率 | -50~50kW | -50~50kW | ~ | ~ | ~ | |
電流 | -360~360A | -225~225A | ~ | ~ | ~ | |
電阻 | 0.06~463Ω | 0.09~1185Ω | ~ | ~ | ~ | |
型號 | FTB7100-500-720 | FTB7100-800-450 | FTB7100-1000-360 | FTB7100-1500-225 | ~ | |
功率 | -100~100kW | -100~100kW | -100~100kW | -100~100kW | ~ | |
電流 | -720~720A | -450~450A | -360~360A | -225~225A | ~ | |
電阻 | 0.03~231Ω | 0.04~593Ω | 0.08~926Ω | 0.13~2222Ω | ~ | |
型號 | FTB7150-500-1080 | FTB7150-800-675 | ~ | FTB7150-1500-360 | FTB7150-2250-225 | |
功率 | -150~150kW | -150~150kW | ~ | -150~150kW | -150~150kW | |
電流 | -1080~1080A | -675~675A | ~ | -360~360A | -3225~225A | |
電阻 | 0.02~154Ω | 0.03~395Ω | ~ | 0.08~1398Ω | 0.13~3333Ω | |
型號 | FTB7200-500-1440 | FTB7200-800-900 | FTB7200-1000-720 | FTB7200-1500-450 | ~ | |
功率 | -200~200kW | -200~200kW | -200~200kW | -200~200kW | ~ | |
電流 | -1440~1440 A | -900~900 A | -720~720A | -450~450A | ~ | |
電阻 | 0.01~116Ω | 0.02~296Ω | 0.04~463Ω | 0.07~1111Ω | ~ | |
型號 | FTB7250-500-1800 | FTB7250-800-1125 | ~ | ~ | ~ | |
功率 | -250~250kW | -250~250kW | ~ | ~ | ~ | |
電流 | -1800~1800 A | -1125~1125 A | ~ | ~ | ~ | |
電阻 | 0.01~93Ω | 0.02~237Ω | ~ | ~ | ~ | |
型號 | FTB7300-500-2160 | FTB7300-800-1350 | FTB7300-1000-1080 | FTB7300-1500-675 | FTB7300-2250-450 | |
功率 | -300~300kW | -300~300kW | -300~300kW | -300~300kW | -300~300kW | |
電流 | -2160~2160 A | -1350~1350 A | -1080~1080A | -675~675A | -450~450A | |
電阻 | 0.009~77Ω | 0.01~198Ω | 0.03~309Ω | 0.04~741Ω | 0.07~1667Ω | |
電壓參數 | ||||||
編程精度 | 0.05%+0.05%F.S. | |||||
測量精度 | 0.05%+0.05%F.S. | |||||
編程/測量分辨率 | 8.3mV | 13.3mV | 16.6mV | 25mV | 37.5mV | |
線性調整率 | 0.05%F.S. | |||||
負載調整率 | 0.05%F.S. | |||||
上升斜率 | 20000V/s | |||||
下降時間 | 空載 | ＜10s | ||||
滿載 | ≤30ms | |||||
噪聲&紋波 | 峰峰值（Vpp） | 1000mV | 1200 mV | 1600 mV | 2400 mV | 3600 mV |
有效值（Vrms） | 200 mV | 200 mV | 500 mV | 400 mV | 400 mV | |
電流參數 | ||||||
編程精度 | 0.1%+0.2% F.S. | |||||
測量精度 | 0.1%+0.2% F.S. | |||||
編程/測量分辨率 | 16Bit | 16Bit | 16Bit | 16Bit | 16Bit | |
線性調整率 | 0.1%F.S. | |||||
負載調整率 | 0.2%F.S. | |||||
功率參數 | ||||||
編程精度 | 0.5%F.S. | |||||
測量精度 | 0.5%F.S. | |||||
編程/測量分辨率 | 1W | |||||
電阻參數 | ||||||
編程精度 | Vin/Rset*(1%)+0.5%I.F.S. | |||||
測量精度 | Vin/Rset*(1%)+0.5%I.F.S. | |||||
編程/測量分辨率 | 0.001Ω | |||||
其他 | ||||||
尺寸（W*H*D) | 50kW：482.6mm x 177mm x 863mm，含輸出防護罩 | |||||
重量 | 50kW≈65kg | |||||
電壓 | 型號 | 電流 | 功率 | 尺寸 | 電壓 | 型號 | 電流 | 功率 | 尺寸 |
500V | FTB7050-500-360 | 360A | 50kW | 4U | 800V | FTB7050-800-225 | 225A | 50kW | 4U |
FTB7100-500-720 | 720A | 100kW | 8U | FTB7100-800-450 | 450A | 100kW | 8U | ||
FTB7150-500-1080 | 1080A | 150kW | 22U | FTB7150-800-675 | 675A | 150kW | 22U | ||
FTB7200-500-1440 | 1440A | 200kW | 22U | FTB7200-800-900 | 900A | 200kW | 22U | ||
FTB7250-500-1800 | 1800A | 250kW | 28U | FTB7250-800-1125 | 1125A | 250kW | 28U | ||
FTB7300-500-2160 | 2160A | 300kW | 28U | FTB7300-800-1350 | 1350A | 300kW | 28U | ||
電壓 | 型號 | 電流 | 功率 | 尺寸 | 電壓 | 型號 | 電流 | 功率 | 尺寸 |
1000V | FTB7100-1000-360 | 360A | 100kW | 8U | 1500V | FTB7100-1500-225 | 225A | 100kW | 8U |
FTB7200-1000-720 | 700A | 200kW | 22U | FTB7200-1500-450 | 450A | 200kW | 22U | ||
FTB7300-1000-1080 | 1080A | 300kW | 28U | FTB7300-1500-675 | 675A | 300kW | 28U | ||
電壓 | 型號 | 電流 | 功率 | 尺寸 | 電壓 | 型號 | 電流 | 功率 | 尺寸 |
2250V | FTB7150-2250-225 | 225A | 150kW | 22U | / | / | / | / | / |
FTB7300-2250-450 | 450A | 300kW | 28U | / | / | / | / |
名稱 | 型號或規格 | 說明 |
GPIB接口 | FTB7001B | 三選一，工廠出貨前安裝 |
CAN+485接口 | FTB7001C | |
RS232接口 | FTB7001R | |
復合信號端口 | FTB7001F | 工廠出貨前安裝 |
費思泰克太陽能光伏矩陣仿真軟件V1.0 | FT-SAS | |
費思泰克電池模擬仿真軟件V1.0 | FT-BSS |
能源測試：
儲能變流器（PCS）
微網設備生產
逆變器生產、開發
太陽能電池陣列、風能發電應用
汽車生產測試：
汽車電機
汽車電子
雙向DC/DC轉換器
其他測試：
功率半導體組件
開發服務器電源、UPS
航空電子設備
消費電子產品
用戶使用手冊
合格證
保修卡
