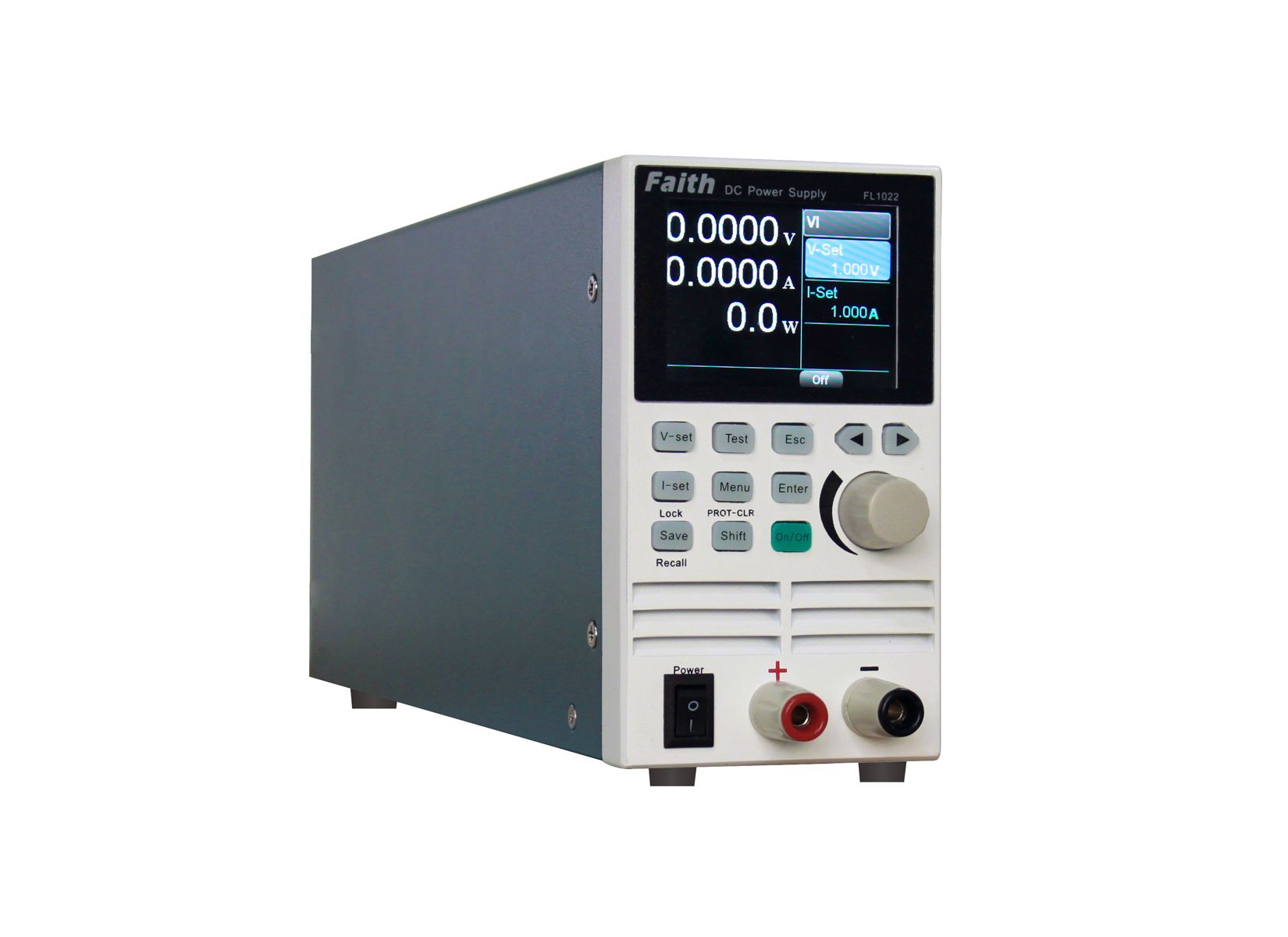

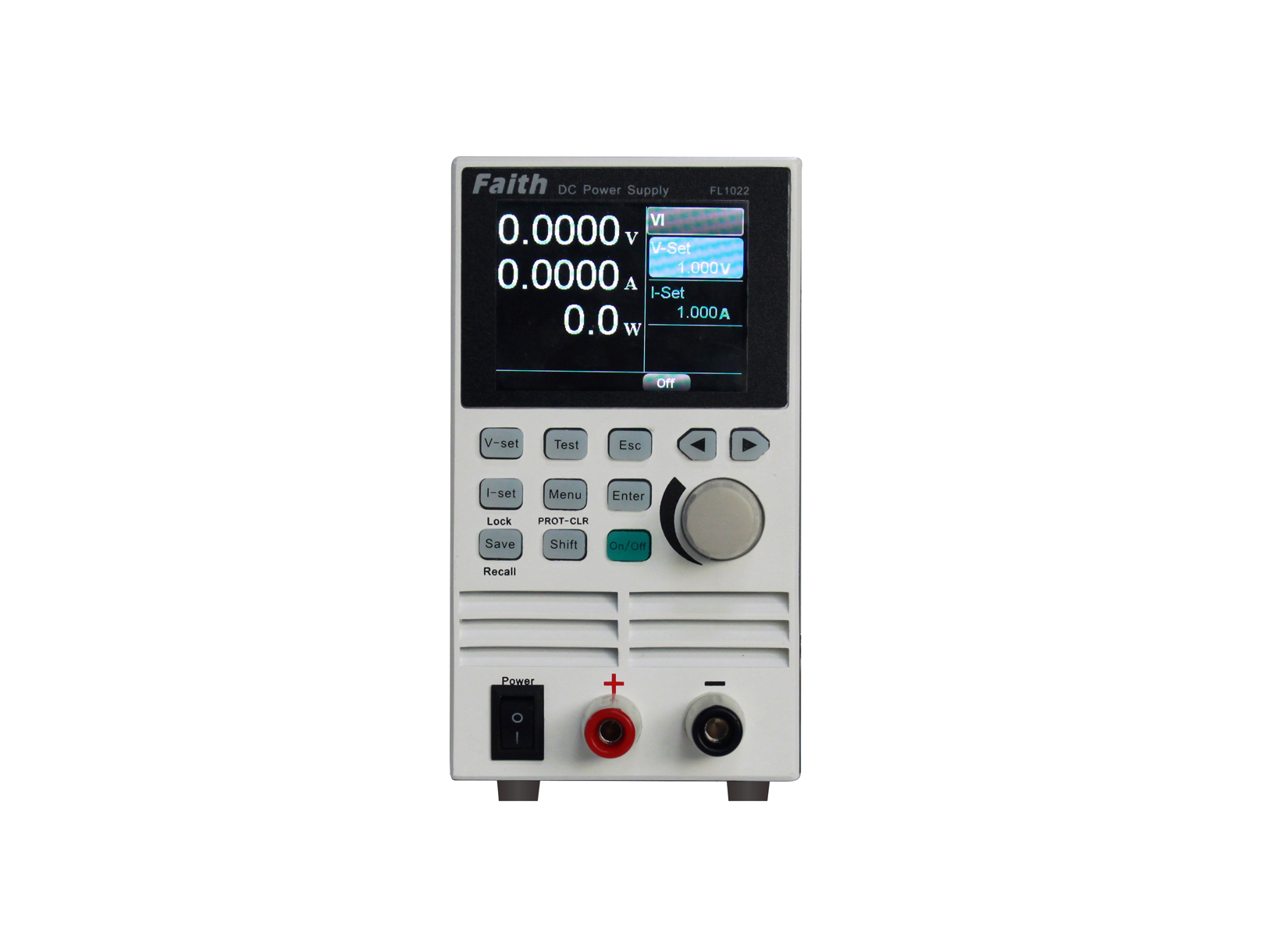

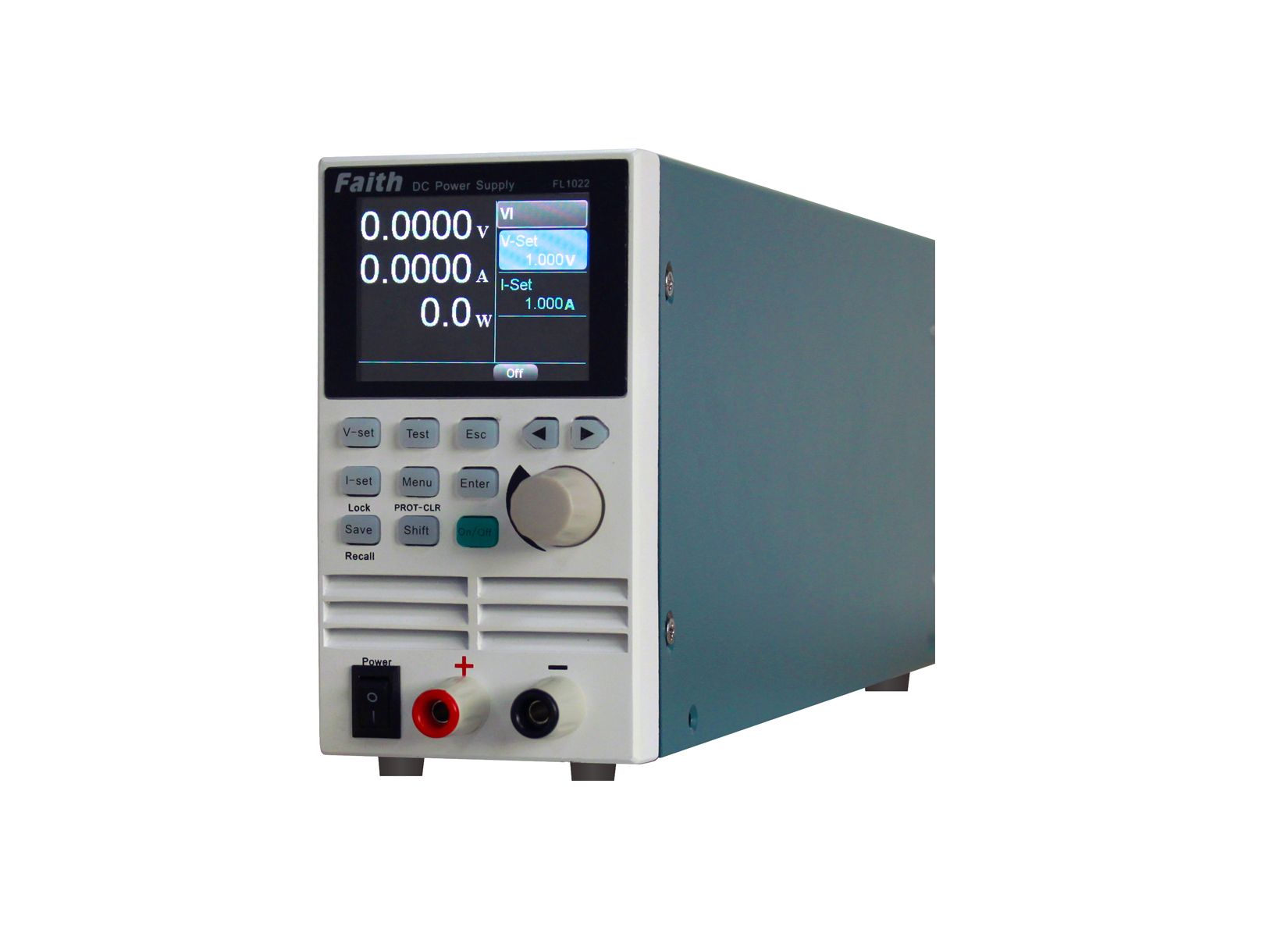

FL系列可編程直流電源(小體積300W/400W)

FL系列可編程直流電源是一款小體積、高性能的經濟型直流電源。其小巧輕便，具有較寬廣的電壓電流使用率，一臺電源可替代多種型號，大大提高了應用范圍?？蓱?yīng)用于實驗室測試、系統集成、大規模產線測試等不同領域。



| 簡述

FL系列可編程直流電源是一款小體積、高性能的經濟型直流電源。其小巧輕便，具有較寬廣的電壓電流使用率，一臺電源可替代多種型號，大大提高了應用范圍?？蓱?yīng)用于實驗室測試、系統集成、大規模產線測試等不同領域。


| 特點

  • 單機功率輸出范圍：300W/400W；

  • 電壓等級包含：40V、80V、160V；

  • 輸入高功率因數，低諧波；

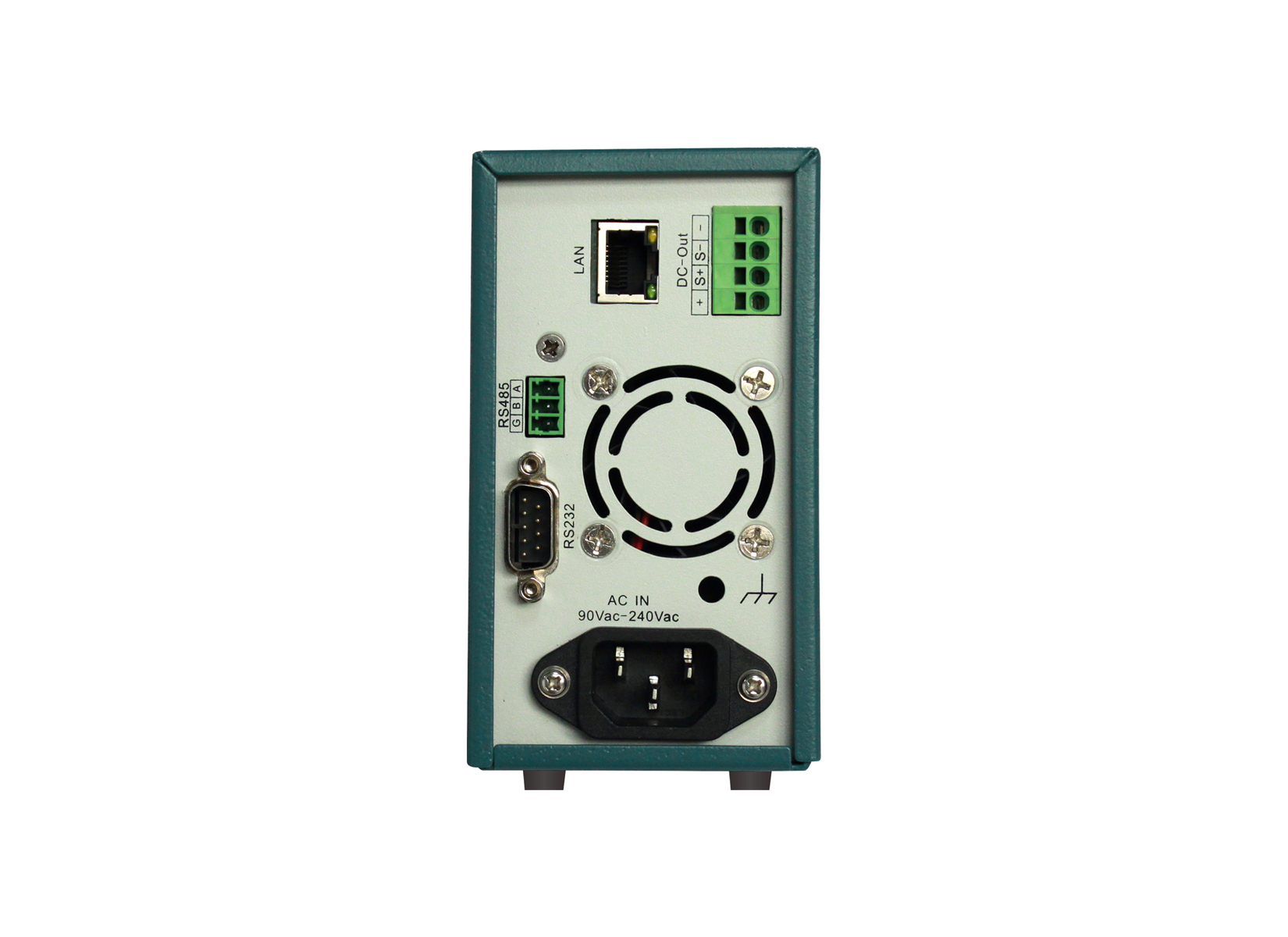

  • 前、后面板都具備輸出端子；

  • 支持電壓遠端補償；

  • 序列及波形編輯功能；

  • 具備電池充電功能；

  • 過壓保護、過流保護、過功率保護、過溫度保護等全方位保護功能；

  • 支持輸出時間設定，可控制和記錄輸出時間；

  • LCD液晶顯示，寬視角，高亮度；

  • 標配RS232、RS485，選配LAN；

  • 支持標準SCPI及Modbus-RTU通訊協議。

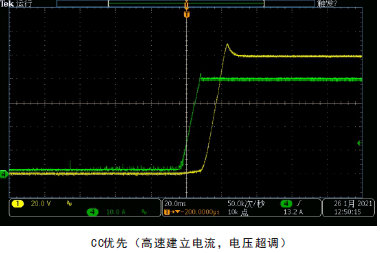

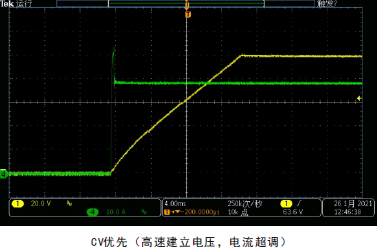

| CV、CC優先

當電源輸出接入感性或容性負載時會造成輸出電流或電壓一定程度的過沖，輕則觸發被測設備保護，嚴重的將直接導致被測設備損壞。FL系列具備CV、CC輸出優先功能從而有效抑制輸出過沖及帶來的影響。




| 序列功能

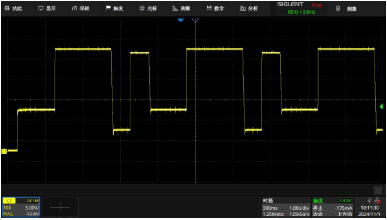

序列輸出功能模式下，可以根據用戶編輯的序列參數模擬復雜的輸出變化。序列輸出功能，菜單選項為“SEQ”，可讓用戶自行編輯電壓、電流波形。

FL系列電源提供10個序列文件，每個文件最多支持100個運行步驟。在運行步驟中，可以設置電壓設定、電流設定和運行時間。支持“循環次數”與“鏈接文件”屬性?！把h(huán)次數”可控制序列循環運行的次數，設為0表示無限循環。“鏈接文件”可實現在不同文件之間的鏈接運行。設為0表示無鏈接。


| 電池充電功能

FL系列提供電池充電功能，可定義充電電壓、充電電流、充電終止電壓、充電終止電流、充電終止電量、充電終止時間等參數，完全模擬對電池充電過程，能有效保護電池。


| 電腦圖形化操作軟件

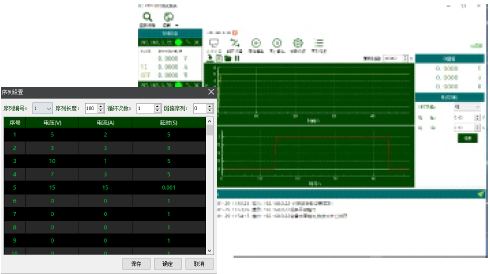

FL系列提供一款具有虛擬儀器功能的上位機軟件平臺，可以通過電腦遠程實時設置測試數據、讀取測試數據、生成圖像、導出數據等，功能同步可用，方便測試使用。


| 訂購信息

型號

電壓

電流

功率

FL1023

40V

12A

300W

FL1025

16A

400W

FL1053

80V

6A

300W

FL1055

8A

400W

FL1075

160V

4A

400W


| 選購信息

名稱

型號或規格

說明

LAN接口

FL001L

工廠出貨前安裝

19寸上架套件

FT-H306

6臺（3U/19”）上架套件



| 規格表

一般規格表

電壓溫度系數

50ppm/℃

電流溫度系數

100ppm/℃

輸入特性

交流輸入電壓

單相，90VAC～130VAC（50%額定功率）

單相，180VAC～260VAC（100%額定功率）

輸入頻率范圍

47Hz～63Hz

功率因素

0.99'@220Vac（TYP），額定輸出功率

滿載最大輸入電流（@220V   ac）

1.6A

2.1A

1.6A

2.1A

環境特性

操作溫度

0℃~40℃（滿載）

存儲溫度

-20℃~70℃

操作濕度

30%～90%   RH（無凝露）

存儲濕度

10%～95%   RH（無凝露）

操作海拔

＜2000m

結構特性

通訊接口

RS232、RS485、LAN（選配）

冷卻方式

強制風冷，前進風后出風，上蓋與底座無通風孔，調速風扇

尺寸（W*H*D）

70*124*317 mm

重量

2.3kg

交流輸入端子

IEC320   AC接口

輸出端子

前面板：4mm香蕉插座；
后面板：彈簧式接線端子


電氣規格表-1

型號

FL1023

FL1025

FL1053

FL1055

FL1075

額定電壓

0~40V

0~40V

0~80V

0~80V

0~160V

額定電流

0~12A

0~16A

0~6A

0~8A

0~4A

額定功率

300W

400W

300W

400W

400W

電壓編程*1

分辨率

1mV

1mV

1mV

1mV

10mV

精度

0.05%+0.05%F.S.

電流編程*2

分辨率

1mA

1mA

1mA

1mA

1mA

精度

0.1%+0.1%F.S.

線性調整率

電壓

≤0.02%F.S.

電流

≤0.05%F.S.

負載調整率

電壓

≤0.02%F.S.

電流

≤0.05%F.S.+2mA

電壓測量*1

分辨率

1mV

1mV

1mV

1mV

10mV

精度

0.05%+0.05%F.S.

電流測量*2

分辨率

1mA

1mA

1mA

1mA

1mA

精度

0.1%+0.1%F.S.

輸出噪聲&紋波

電壓紋波（Vp-p）

≤60mV

≤60mV

≤100mV

≤100mV

≤200mV

電壓紋波（Vrms）

≤10mV

≤10mV

≤15mV

≤15mV

≤20mV

電流紋波（Arms）*3

≤12mA

≤16mA

≤10mA

≤10mA

≤8mA

上升時間

上升時間（空載）*4

50ms

50ms

50ms

50ms

50ms

上升時間（滿載）*5

50ms

50ms

50ms

50ms

50ms

下降時間（空載）*6

400ms

400ms

750ms

750ms

1.2s

下降時間（滿載）*7

100ms

100ms

100ms

100ms

100ms

瞬態響應時間

輸出電壓偏差恢復至額定電壓的0.5%以內（50%-100% load）≤2ms

效率（TYP）*8

0.85

0.85

0.87

0.87

0.87


一般規格表

電壓溫度系數

50ppm/℃

電流溫度系數

100ppm/℃

輸入特性

交流輸入電壓

單相，90VAC～130VAC（50%額定功率）

單相，180VAC～260VAC（100%額定功率）

輸入頻率范圍

47Hz～63Hz

功率因素

0.99'@220Vac（TYP），額定輸出功率

滿載最大輸入電流（@220V   ac）

1.6A

2.1A

1.6A

2.1A

環境特性

操作溫度

0℃~40℃（滿載）

存儲溫度

-20℃~70℃

操作濕度

30%～90%   RH（無凝露）

存儲濕度

10%～95%   RH（無凝露）

操作海拔

＜2000m

結構特性

通訊接口

RS232、RS485、LAN（選配）

冷卻方式

強制風冷，前進風后出風，上蓋與底座無通風孔，調速風扇

尺寸（W*H*D）

70*124*317 mm

重量

2.3kg

交流輸入端子

IEC320   AC接口

輸出端子

前面板：4mm香蕉插座；
后面板：彈簧式接線端子


電氣規格表-1

型號

FL1023

FL1025

FL1053

FL1055

FL1075

額定電壓

0~40V

0~40V

0~80V

0~80V

0~160V

額定電流

0~12A

0~16A

0~6A

0~8A

0~4A

額定功率

300W

400W

300W

400W

400W

電壓編程*1

分辨率

1mV

1mV

1mV

1mV

10mV

精度

0.05%+0.05%F.S.

電流編程*2

分辨率

1mA

1mA

1mA

1mA

1mA

精度

0.1%+0.1%F.S.

線性調整率

電壓

≤0.02%F.S.

電流

≤0.05%F.S.

負載調整率

電壓

≤0.02%F.S.

電流

≤0.05%F.S.+2mA

電壓測量*1

分辨率

1mV

1mV

1mV

1mV

10mV

精度

0.05%+0.05%F.S.

電流測量*2

分辨率

1mA

1mA

1mA

1mA

1mA

精度

0.1%+0.1%F.S.

輸出噪聲&紋波

電壓紋波（Vp-p）

≤60mV

≤60mV

≤100mV

≤100mV

≤200mV

電壓紋波（Vrms）

≤10mV

≤10mV

≤15mV

≤15mV

≤20mV

電流紋波（Arms）*3

≤12mA

≤16mA

≤10mA

≤10mA

≤8mA

上升時間

上升時間（空載）*4

50ms

50ms

50ms

50ms

50ms

上升時間（滿載）*5

50ms

50ms

50ms

50ms

50ms

下降時間（空載）*6

400ms

400ms

750ms

750ms

1.2s

下降時間（滿載）*7

100ms

100ms

100ms

100ms

100ms

瞬態響應時間

輸出電壓偏差恢復至額定電壓的0.5%以內（50%-100% load）≤2ms

效率（TYP）*8

0.85

0.85

0.87

0.87

0.87
